| محل منبع: | چین |
| نام تجاری: | OEM |
| گواهی: | CE;ISO |
| مقدار حداقل تعداد سفارش: | قابل توافق |
|---|---|
| قیمت: | negotiable |
| جزئیات بسته بندی: | بسته بندی صادرات Stardard توسط کارتن |
| زمان تحویل: | 5-10 روز |
| شرایط پرداخت: | L / C ، T / T ، Western Union |
| قابلیت ارائه: | 20،000 PCS در هر ماه |

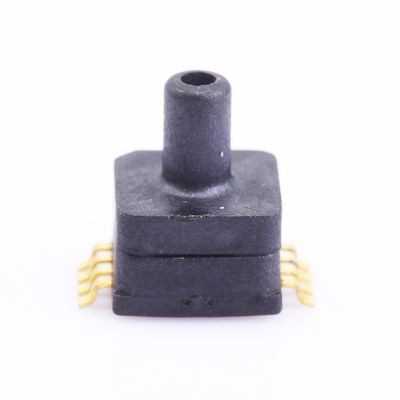

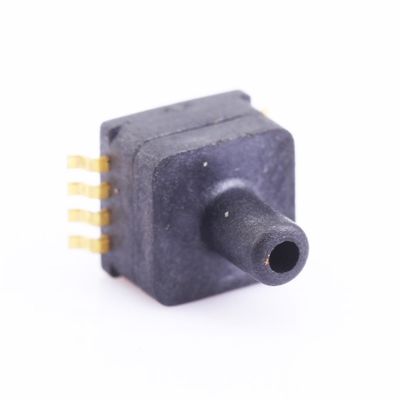

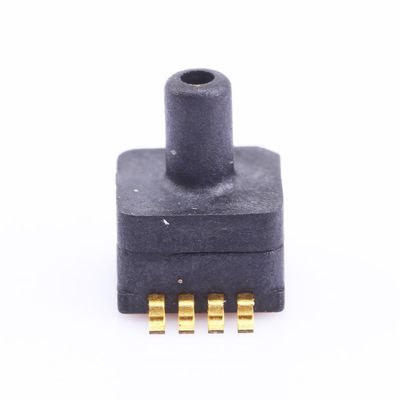

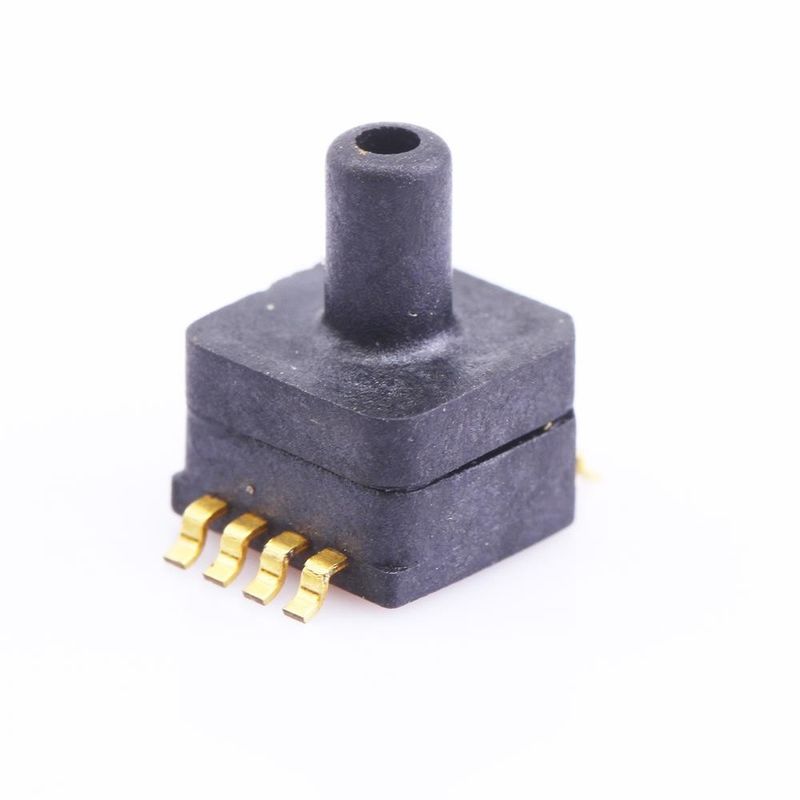

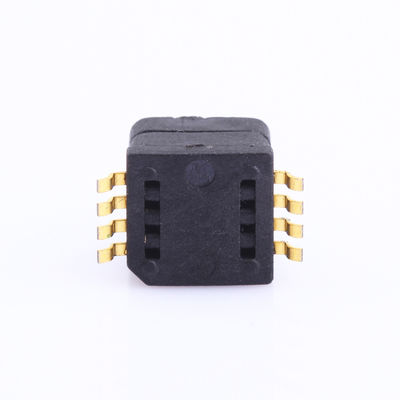

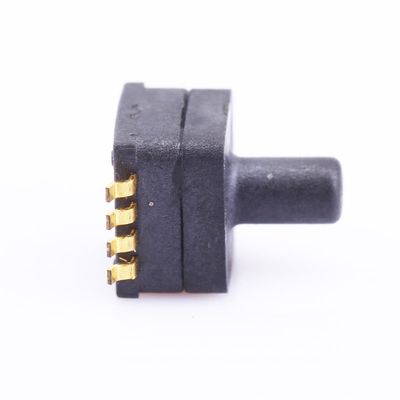

| نام محصول: | سنسور فشار | دامنه فشار: | -100kPa ~ 0kPa ... 1000kPa |
|---|---|---|---|
| منبع تغذیه: | 5VDC | سیگنال خروجی: | 0.5-4.5 ولت |
| دقت: | 1٪ طول | نوع فشار: | نوع گاج |
| رسانه های اندازه گیری شده: | گاز و مایع هوا و غیر خورنده | زمان جبران شده: | 0-60'C |
| دمای کار: | -40 ~ 125'C | درجه حرارت محیط: | -10 ~ 85'C |
| برجسته کردن: | مبدل فشار ضد آب سیلیکون,سنسور فشار آب 1000kPa,سنسور فشار آب دیجیتال 4.5 ولت |
||
ویژگی
کاربرد
برای پمپ هوا ، کمپرسور هوا ، فشارسنج و متر و غیره
برای سایر زمینه ها مانند دستگاه پزشکی ، خودرو ، سطح مایع ، تجهیزات غواصی و غیره
پارامتر عملکرد
مگر در مواردی که مشخص شده باشد ، اندازه گیری هایی با ولتاژ تأمین 5 Vdc در دمای 1 25 25 ℃ و رطوبت از 85 ~ 25 انجام شد.
| مورد | داده ها | واحد |
| منبع تغذیه | 5 | Vdc |
| سیگنال خروجی | 0.5-4.5 (یا به صورت دلخواه) | Vdc |
| دقت | ± 1.0 | ٪طول |
|
صفر Temp |
3 0.03 | ٪ FS / |
|
Span Temp.Cfffficient |
3 0.03 | ٪ FS / |
| پایداری بلند مدت (1 سال) | 1 پوند | ٪طول |
| فشار بیش از حد | 2X (00500kPa) | دارای رتبه |
| 1.5X (00500kPa) | ||
| زمان جبران خسارت. |
0 ~ 60/32 ~ 140 |
℃ / ℉ |
| درجه حرارت محیط. |
-10 ~ 85/14 ~ 185 |
℃ / ℉ |
| دمای ذخیره سازی |
-40 ~ 125 / -40 ~ 257 |
℃ / ℉ |
ابعاد و اتصال الکتریکی (واحد: میلی متر / اینچ)
تعریف PIN
|
1 |
3 |
5 |
7 |
2/4/6/8 |
|
SDA |
VDD |
GND |
SCL |
NC |
توجه داشته باشید:
پین های 1 ، N / C باید شناور باقی بمانند
2 ، لحیم کاری پین های سرب: 250 درجه سانتیگراد برای حداکثر 5 ثانیه.
خازن 3 ، 0.1uf باید بین VDD و GND متصل شود
یادداشت
1. اجرای حفاظت از ESD در حین لحیم کاری و مونتاژ.
2. ولتاژ اضافه بار (6.5Vdc) یا جریان (5mA) ممکن است ASIC را سوزاند.
3. رسانه باید با قطعات تحت فشار سازگار باشد.
4. لطفا برای درخواست ویژه در مورد پارامتر و برنامه با ما تماس بگیرید.
