| محل منبع: | چین |
| نام تجاری: | OEM |
| گواهی: | CE;ISO |
| مقدار حداقل تعداد سفارش: | قابل توافق |
|---|---|
| قیمت: | negotiable |
| جزئیات بسته بندی: | بسته بندی صادرات Stardard توسط کارتن |
| زمان تحویل: | 5-10 روز |
| شرایط پرداخت: | L / C ، T / T ، Western Union |
| قابلیت ارائه: | 20،000 PCS در هر ماه |

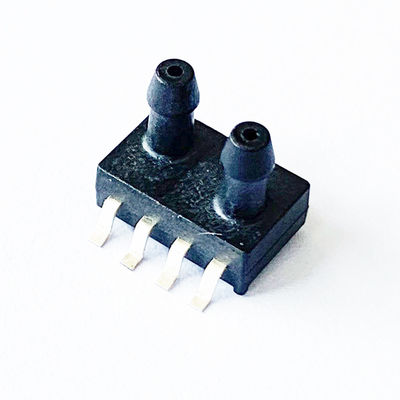

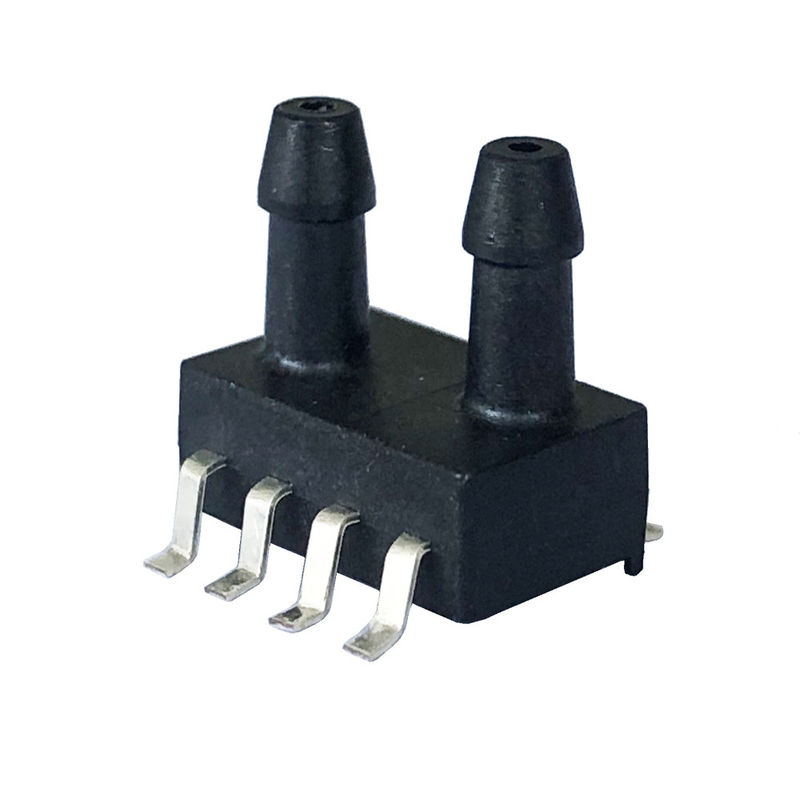

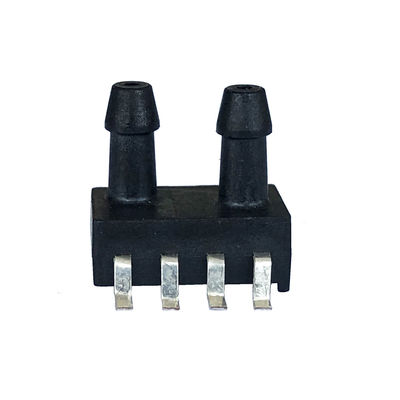

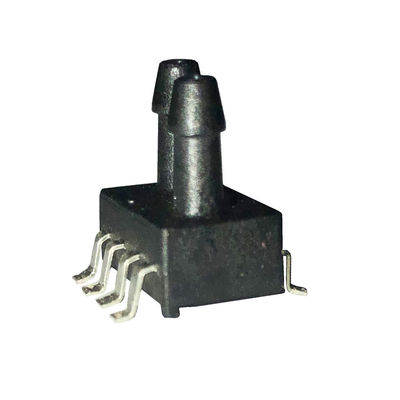

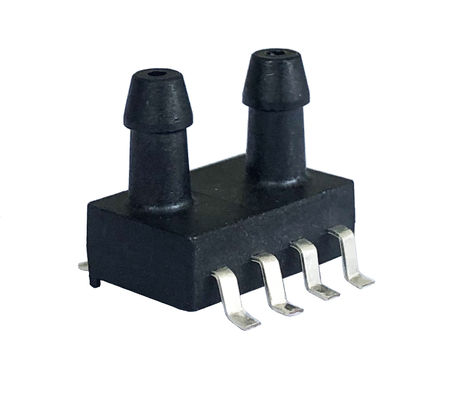

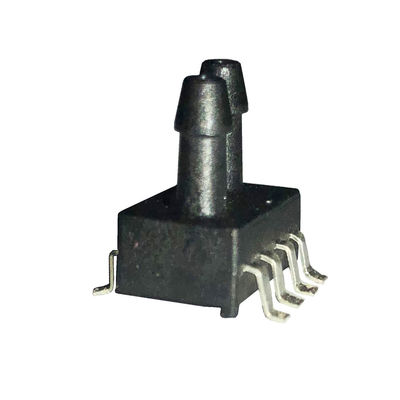

| نام محصول: | سنسور فشار دیفرانسیل 8Pin دیفرانسیل | دامنه فشار: | -5 ~ 0kPa ... 5kPa |
|---|---|---|---|
| منبع تغذیه: | 5V / 3.3V و غیره ،. | خروجی: | 0.5-4.5V / 0.2-2.7V و غیره ،. |
| دقت: | 2.5 ± | نوع فشار: | نوع دیفرانسیل |
| رسانه های اندازه گیری شده: | برای گاز یا هوا غیر خورنده | زمان جبران شده: | 0-60'C |
| دمای محیط: | -10 ~ 85'C | فشار بیش از حد: | 2X |
| برجسته کردن: | 5kPa 8 پین فشار فرستنده فشار,8 پین 3.3V سنسور فشار دیفرانسیل,5kPa 8 پین سنسور فشار دیفرانسیل |
||
ویژگی
نوع دیفرانسیل
کاربرد
برای تجهیزات پزشکی و بهداشتی ، مانند تهویه هوا / دستگاه تنفس / تنفس ، CPAP (فشار هوای مثبت ادامه دار) ، آپنه خواب ، اسپیرومترها ، دستورالعمل جریان گاز ، مانیتور جریان هوا ، تخت بیمارستان و غیره.
برای زمینه های صنعتی ، مانند اندازه گیری جریان هوا ، فشار سنج HVAC و پنوماتیک ، ابزار دقیق جریان گاز ، سیستم اگزوز ، سوئیچ های فشار ، اندازه گیری سطح مایع و غیره.
برای زمینه های دیگر ، مانند تجهیزات ورزشی ، حفاظت از آتش ، علوم زیستی ، برنامه لوازم خانگی و غیره
پارامتر عملکرد
در مواردی که مشخص نشده باشد ، اندازه گیری ها با ولتاژ تغذیه 5 Vdc در دمای 1 ran 25 ℃ و رطوبت از 85 ~ 25 انجام شد.
| مورد | داده ها | واحد |
| منبع تغذیه | 5 (یا 3.3 به صورت سفارشی) | V |
| حداکثرجریان تحریک | 3 | mA |
| سیگنال خروجی | 0.5-4.5 (یا 0.0-2.7 یا به صورت سفارشی) | V |
| دقت | 2.5 پوند | ٪طول |
| TCO (دما. ضریب جبران) | 0.03 پوند | ٪ FS / |
| TCS (دما. ضریب بازه) | 0.03 پوند | ٪ FS / |
| ثبات طولانی مدت (1 سال) | 0.5 پوند | ٪طول |
| بیش از حد فشار | 2X (k500kPa) | دارای رتبه |
| 1.5X (00500kPa) | ||
| دمای جبران خسارت | 0 ~ 60/32 ~ 140 | / |
| درجه حرارت محیط. | -10 ~ 85 / -14 ~ 176 | / |
| دمای ذخیره سازی | -40 ~ 125 / -40 ~ 257 | / |
اتصال برق
|
تایپ کنید |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
|
آنالوگ |
N / C |
Vdd |
Vout |
N / C |
N / C |
N / C | N / C | GND |
|
IIC |
N / C |
Vdd |
N / C |
N / C |
N / C | SDA | SCL | GND |
توجه داشته باشید:
1 ، N / C پین ها باید شناور بمانند
2 ، لحیم کاری پایه های سربی: 250 درجه سانتیگراد برای حداکثر 5 ثانیه
3 ، لطفا خازن 0.1uf را بین VDD و GND اضافه کنید
راهنمای سفارش
یادداشت
1. حفاظت ESD را هنگام لحیم کاری و مونتاژ اعمال کنید.
2. ولتاژ اضافه بار (6.5Vdc) یا جریان (5mA) ممکن است ASIC را بسوزاند.
3. محیط باید با قطعات تحت فشار سازگار باشد.
4. لطفا برای درخواست ویژه پارامتر و برنامه با ما تماس بگیرید.
