| محل منبع: | چین |
| نام تجاری: | OEM |
| گواهی: | CE;ISO |
| مقدار حداقل تعداد سفارش: | قابل توافق |
|---|---|
| قیمت: | Negotiable |
| جزئیات بسته بندی: | بسته بندی صادرات Stardard توسط کارتن |
| زمان تحویل: | 5-10 روز |
| شرایط پرداخت: | L / C ، T / T ، Western Union |
| قابلیت ارائه: | 20،000 PCS در هر ماه |
| طریقه استفاده: | سنسور فشار | تئوری: | حسگر مقاومت |
|---|---|---|---|
| خروجی: | سنسور آنالوگ | نوع فشار: | فشار متفاوت M14 |
| گواهی: | CE ROHS | بندر: | چنگدو / شانگهای |
| برجسته: | Piezoresistive barometric pressure transducer,Against Impact barometric pressure transmitter,Differential barometric air pressure sensor |
||

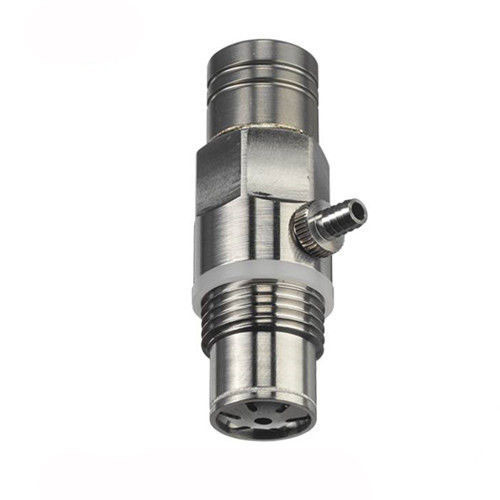

در برابر فشار سنسور فشارسنج دیفرانسیل فشار دیفرانسیل ضربه
این فشار از طریق دیافراگم استیل نازک و یک روغن سیلیکونی انتقال داده به قسمت جلوی سیلیکون اعمال می شود.این عنصر اندازه گیری سیلیکون دارای یک ساختار غشایی میکرومتر تولید شده است.این شامل مقاومت های implantpiezoresistive متصل در یک پل Wheatstone است.فشار از آنجا (فقط گازها) از طریق نوك پستانك شیلنگ (قطر 3.5) به قسمت انتهایی قسمت اندازه گیری تغذیه می شود.هنگامی که یک فشار بین جلو و عقب از عنصر اندازه گیری وجود داشته باشد ، این پل نامتعادل است و یک فشار متناسب با سیگنال خروجی ایجاد می شود.
تأثیرات حرارتی عمدتاً توسط مقاومتهای جداگانه توتینی که در حسگر تعبیه شده اند جبران می شود.این سنسور از زمین جدا شده است.
برنامه های کاربردی
یکی از کاربردهای اصلی این سنسور اندازه گیری فشارهای استاتیک و پویا است.اختلاف فشار از فشار آن اندازه گیری می شود.در شرایط عادی ، فشار در اینجا برابر با فشار محیط خواهد بود.این سنسورها برای تشخیص فشار بیش از حد کالیبره شده اند ، بنابراین فقط باید در آن منطقه استفاده شود.این واقعیت که رسانه با یک دیافراگم فولادی از هم جدا می شود به این معنی است که این سنسور در اکثر برنامه ها قابل استفاده است.دیافراگم های فلزی و پر کردن روغن سیلیکون هیچ تاثیری در رفتار پویا سنسور ندارد.این سنسور با تقویت کننده Type 4603B استفاده می شود.
امکانات
رسانه هایی که برای فشار مرجع مورد استفاده قرار می گیرند ، محدود به گازهای خشک و غیر خورنده هستند.با توجه به طول لوله ، فشار مرجع فقط می تواند به عنوان فشار استاتیک اندازه گیری شود.نوک سینه شلنگ (dia. 3.5) قابل خارج شدن است
این سنسور با جریان ثابت تأمین می شود که مقدار آن توسط کالیبراسیون کارخانه مشخص می شود.این نقطه وندروزای جریان کالیبراسیون برای هر سنسور در گواهی کالیبراسیون به طور جداگانه نشان داده شده است.این مقادیر را می توان در تقویت کننده Type4603B تنظیم کرد.جریان کالیبراسیون و نقطه صفر تعریف شده اند به یک سیگنال خروجی حسگر 500 میلی ولت برای فشار 100٪ FS.
داده های فنی (در دما = 25 درجه سانتیگراد)
| نوع سنسور | 4053 ... | 4053A1 | 4053A2 | 4053A5 | 4053A10 | |
| دامنه | بشکه | 0 ... 1 | 0 ... 2 | 0 ... 5 | 0 ... 10 | |
| ای | فشار بیش از حد بارگذاری کنید | |||||
| بشکه | 2،5 | 5 | 12،5 | 25 | ||
| تحت فشار | باراب | به خلاء | به خلاء | به خلاء | به خلاء | |
| حساسیت اسمی | mV / bar / mA | 125 | 62،5 | 25 | 12،5 | |
| خطی بودن | ٪ FSO | <_ ± 0،2 | <_ ± 0،2 | <_ ± 0،1 | <_ ± 0،1 | |
| پایداری از نوع صفر. ** | ٪ FSO / a | <_0،5 | <_0،5 | <_0،3 | <_0،3 | |
| تغییر نقطه صفر حرارتی ** | ٪ FSO | <_ ± 0،7 | <_ ± 0،7 | <_ ،5 0،5 | <_ ،5 0،5 | |
| فرکانس طبیعی | کیلوهرتز | ≈15 | 30 پوند | 80 پوند | 20120 | |
| محدوده فشار مرجع | باراب | 0 ... 1،2 | ||||
| خروجی مقیاس کامل (FSO) * | ولتاژ | 500 | ||||
| محدوده فعلی کالیبراسیون Ical | میلی آمپر | 12 ... 5 | ||||
| امپدانس ورودی / خروجی | کیلو وات | ≈3 | ||||
| صفر در 0 bar rel | ولتاژ | 20 پوند | ||||
| پایداری: نوع حساسیت. ** | ٪/آ | <0،3 | ||||
| تغییر حساسیت حرارتی ** | ٪ | ± 1،5 | ||||
| دامنه دمای جبران شده | درجه سانتیگراد | –20 ... 50 | ||||
| حداقل / حداکثر دما | درجه سانتیگراد | -40/70 | ||||
| گشتاور محکم | ن | 12 ... 20 | ||||
| حساسیت شتاب | mbar / g | <0،3 | ||||
| مقاومت در برابر شوک | گرم | 1 000 | ||||
| وزن | گرم | 33 | ||||
| پلاگین | فیشر نوع SE 103A054 | |||||
| * جریان کالیبراسیون همانطور که در گواهی کالیبراسیون مشخص شده است | ||||||
| ** در محدوده دمای جبران شده | ||||||
